En tant que fournisseur de pompes pour mines de sable, je comprends l'importance de pouvoir lire et comprendre la courbe de performance de ces pompes. La courbe de performance est une représentation graphique de la relation entre le débit, la hauteur manométrique, la puissance et l'efficacité d'une pompe. Il fournit des informations précieuses qui peuvent aider les utilisateurs à sélectionner la pompe adaptée à leur application spécifique, à la faire fonctionner efficacement et à résoudre tout problème pouvant survenir. Dans cet article de blog, je vais vous guider tout au long du processus de lecture et de compréhension de la courbe de performance d'une pompe d'extraction de sable.
Qu’est-ce qu’une courbe de performance ?
Une courbe de performance est un graphique qui montre les performances d'une pompe dans différentes conditions de fonctionnement. Il trace généralement le débit (généralement en mètres cubes par heure ou en gallons par minute) sur l'axe des x et la hauteur (en mètres ou en pieds) sur l'axe des y. La hauteur représente l'énergie que la pompe ajoute au fluide, qui est utilisée pour surmonter les pertes par frottement dans le système de tuyauterie et élever le fluide à une certaine hauteur.
En plus du débit et de la hauteur manométrique, les courbes de performances peuvent également inclure des lignes de consommation d'énergie (en kilowatts ou en chevaux-vapeur) et d'efficacité (en pourcentage). Ces lignes supplémentaires offrent une vue plus complète des caractéristiques de performance de la pompe.
Éléments clés d’une courbe de performance d’une pompe d’extraction de sable
Débit
Le débit est le volume de fluide que la pompe peut déplacer dans le système par unité de temps. C'est l'un des paramètres les plus importants lors de la sélection d'une pompe d'extraction de sable. Le débit requis pour une opération d'extraction de sable dépend de facteurs tels que la taille de la zone minière, la quantité de sable à transporter et le taux de production souhaité.
Sur la courbe de performance, le débit est représenté sur l'axe horizontal. Au fur et à mesure que vous vous déplacez de gauche à droite sur la courbe, le débit augmente.
Tête
La hauteur manométrique est la hauteur à laquelle la pompe peut soulever le fluide ou la pression qu'elle peut générer. Dans une application d'extraction de sable, la tête est utilisée pour surmonter les pertes par frottement dans les tuyaux, les vannes et d'autres composants du système, ainsi que pour soulever l'eau chargée de sable jusqu'au point de rejet souhaité.
La tête est tracée sur l'axe vertical de la courbe de performance. À mesure que le débit augmente, la hauteur de chute diminue généralement. En effet, plus le fluide circule dans la pompe, plus il y a de pertes par friction dans le système, ce qui réduit la hauteur d'élévation disponible.
Consommation d'énergie
La consommation électrique est la quantité d'énergie dont la pompe a besoin pour fonctionner. Il s'agit d'une considération importante en termes de rentabilité et d'efficacité énergétique. Sur la courbe de performances, la consommation électrique est généralement représentée par une ligne distincte. À mesure que le débit et la hauteur d’élévation augmentent, la consommation électrique de la pompe augmente également.
Efficacité
Le rendement est le rapport entre la puissance utile de la pompe et la puissance absorbée. Il indique l'efficacité avec laquelle la pompe convertit l'énergie électrique ou mécanique en énergie hydraulique. La courbe d'efficacité sur le graphique de performance montre l'efficacité de la pompe à différents débits. Le point d’efficacité maximale est appelé le point de meilleure efficacité (BEP). Il est recommandé de faire fonctionner la pompe au BEP ou à proximité pour minimiser la consommation d'énergie et prolonger la durée de vie de la pompe.
Lecture de la courbe de performance
Examinons de plus près comment lire la courbe de performance d'une pompe d'extraction de sable.
-
Déterminer le débit et la hauteur requis: Tout d’abord, vous devez déterminer le débit et la hauteur requis pour votre opération d’extraction de sable. Celui-ci peut être calculé en fonction des exigences spécifiques de votre projet, telles que le volume de sable à extraire, la distance du pipeline et la différence d'élévation entre les points d'aspiration et de refoulement.
-
Localisez le point requis sur la courbe: Une fois que vous avez déterminé le débit et la hauteur requis, recherchez le point correspondant sur la courbe de performance. Si le point se situe dans la courbe, cela signifie que la pompe peut répondre à vos exigences. Si le point est au-dessus de la courbe, la pompe risque de ne pas être en mesure de fournir la hauteur requise au débit spécifié. Si le point est en dessous de la courbe, la pompe est peut-être surdimensionnée pour votre application.
-
Vérifiez la consommation d'énergie et l'efficacité: Au débit et à la hauteur requis, vérifiez la consommation électrique et l'efficacité de la pompe. Vous souhaitez sélectionner une pompe qui a une consommation d’énergie raisonnable et qui fonctionne au niveau ou près du BEP pour une efficacité maximale.
-
Considérez la courbe du système: La courbe de performance de la pompe n'est qu'une partie de l'équation. Vous devez également prendre en compte la courbe du système, qui représente la relation entre le débit et la hauteur requise par le système de tuyauterie. L'intersection de la courbe de performance de la pompe et de la courbe du système détermine le point de fonctionnement réel de la pompe dans le système.
Interprétation de la courbe de performance pour les applications d'extraction de sable
Dans les applications d’extraction de sable, certaines considérations spécifiques doivent être prises en compte lors de l’interprétation de la courbe de performance.
-
Résistance à l'abrasion: L'eau chargée de sable peut provoquer une abrasion importante des composants de la pompe. Lors de la sélection d'une pompe d'extraction de sable, recherchez une pompe dont la courbe de performance montre un fonctionnement stable sur une large plage de débits. Cela peut contribuer à garantir que la pompe peut gérer les variations de concentration de sable et de débit sans subir une usure excessive.
-
Capacité de manutention solide: La pompe doit être capable de traiter les particules solides contenues dans l'eau chargée de sable sans se boucher. La courbe de performances n'indique peut-être pas directement la capacité de manutention solide, mais vous pouvez rechercher des pompes spécialement conçues pour l'extraction du sable et qui ont la réputation d'être fiables en matière de manutention solide.
-
Flexibilité du système: Les opérations d'extraction de sable peuvent nécessiter que la pompe fonctionne à différents débits et hauteurs en fonction des conditions d'extraction. Une pompe avec une courbe de performances offrant une certaine flexibilité en termes de débit et de hauteur de chute peut être plus adaptée à ces applications dynamiques.
Produits connexes

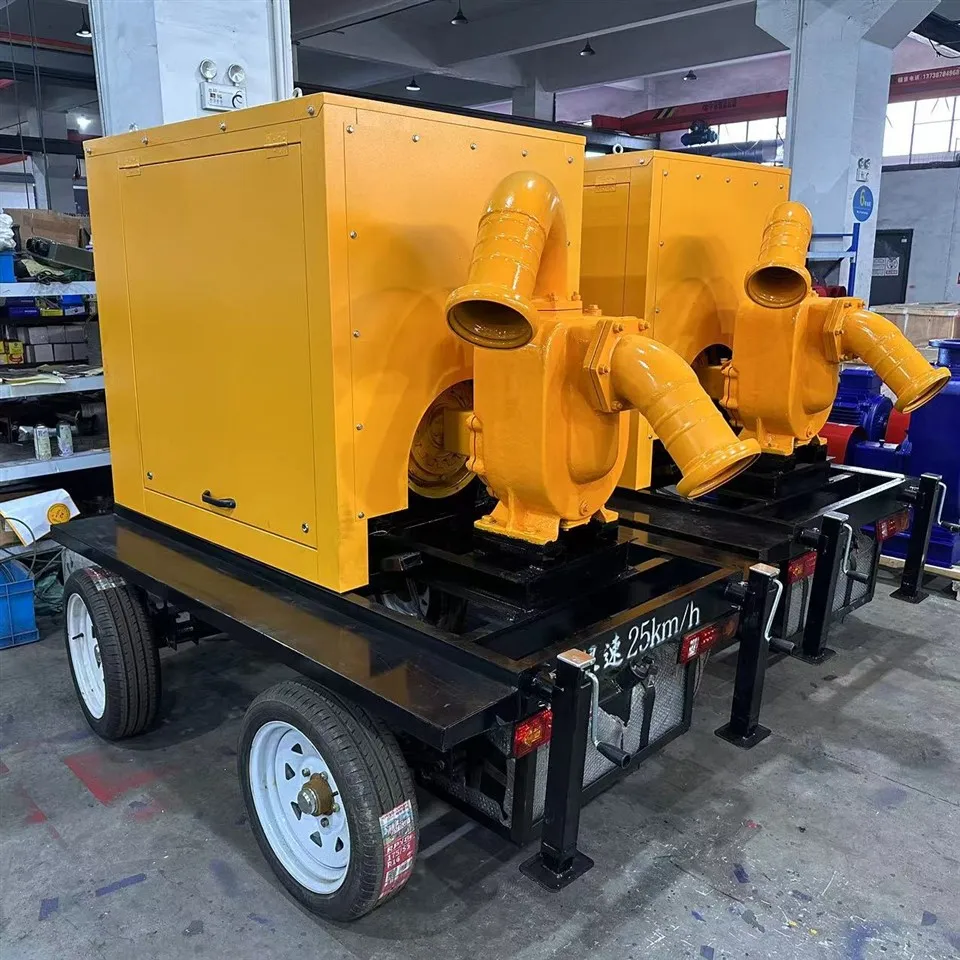

En tant que fournisseur de pompes pour l'extraction de sable, nous proposons également une gamme d'autres pompes pouvant convenir à différentes applications. Par exemple, notrePompe à eau diesel robuste, débit de 6 pouces, 200 m3/hest une option puissante et fiable pour le transfert d’eau dans diverses industries. NotrePompe auto-amorçante assistée par videest idéal pour les applications où un auto-amorçage est requis. Et notrePompe à eaux usées auto-amorçante de 8 pouces avec remorqueest conçu pour traiter les eaux usées et autres fluides résiduaires.
Conclusion
Lire et comprendre la courbe de performances d'une pompe d'extraction de sable est essentiel pour sélectionner la pompe adaptée à votre application, la faire fonctionner efficacement et garantir sa fiabilité à long terme. En analysant soigneusement le débit, la hauteur manométrique, la consommation électrique et l'efficacité sur la courbe de performance, vous pouvez prendre une décision éclairée qui répond aux exigences spécifiques de votre opération d'extraction de sable.
Si vous avez des questions sur les pompes d'extraction de sable ou si vous avez besoin d'aide pour sélectionner la pompe adaptée à votre projet, n'hésitez pas à nous contacter. Nous sommes là pour vous fournir des conseils professionnels et des produits de haute qualité.
Références
- Manuel de la pompe, Karassik, IJ, Messina, JP, Cooper, PT et Heald, CC
- Pompes centrifuges : conception et application, Stepanoff, AJ
